变频器的高次谐波和干扰

1、何谓高次谐波

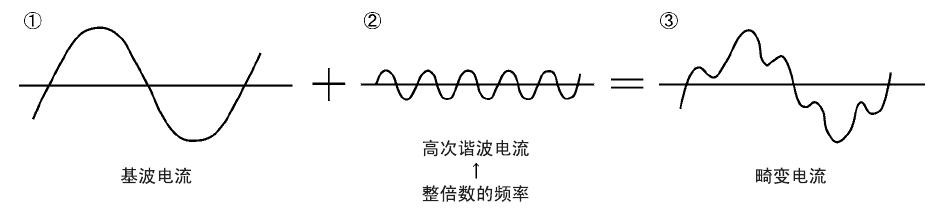

  电力公司供给的商用电源的频率 (50Hz，60Hz) 称为基本波频率 ( 以下简称基波 )，此基波的整数倍 (n) 的频率成分称为 n 次高次谐波。基波上叠加了高次谐波的波形会发生畸变。包括整流回路的电器回路中，使用电抗、电容平滑回路时，产生较多的高次谐波，输入电流波形发生畸变。

 2、干扰与高次谐波的区别
  高次谐波的频率为基波 (50Hz，60Hz) 的 2 ～ 50 倍，即 2 ～ 50 次 (100 ～ 3kHz) 的波为高次谐波。干扰的频率要更高，造成问题的一般是 10kHz 以上。

3、高次谐波的影响
机器产生的高次谐波通过电线传导会对其它设备和电器产生以下影响。
流入设备的高次谐波电流造成异常声响、振动、烧坏等事故
高次谐波电压对设备造成误动作等事故
4、通用变频器的高次谐波发生原理

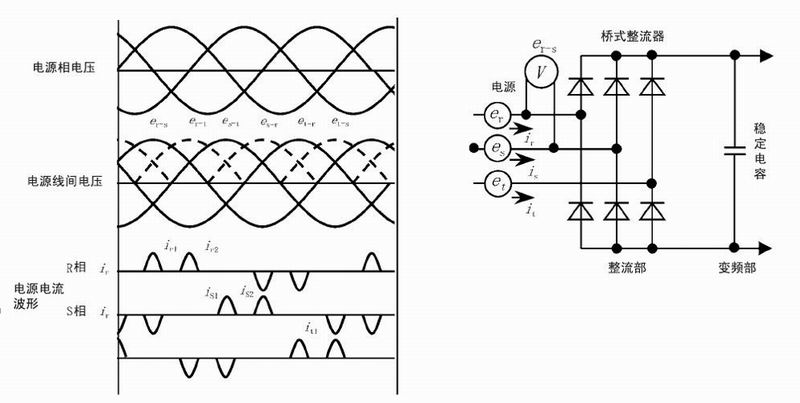

通用变频器的电源所供给的交流电流经桥式整流器整流后，用电容稳压成平滑的直流电供给变频器部。由于稳压电容充电，包含高次谐波的畸变波电流 ( 如 ir1 ，ir2) 会流入 R 相。
