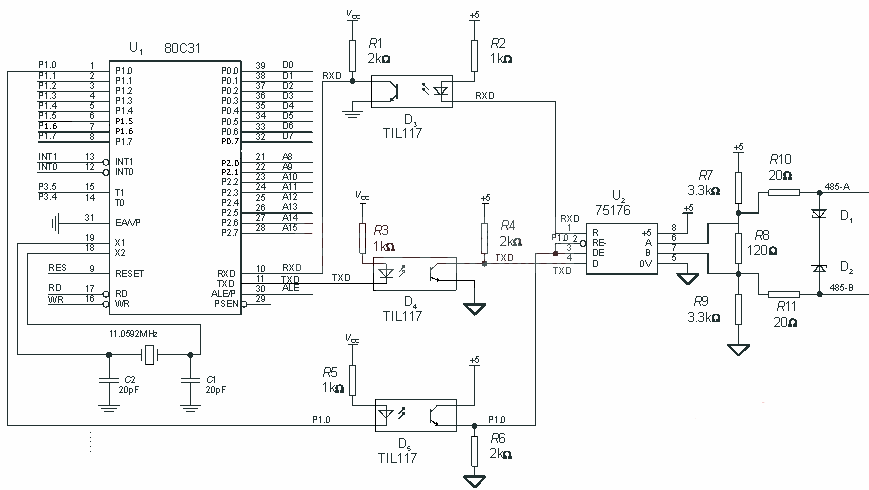

SN75176通讯芯片的应用

SN75176通讯芯片

主要参数：

驱动芯片类型:线路驱动器

电源电压范围:4.75V to 5.25V

封装类型:SOI针脚数:8

工作温度范围:0°C to +70°C

器件标号:75176

器件标记:SN75176AD

传播延迟时间:35ns

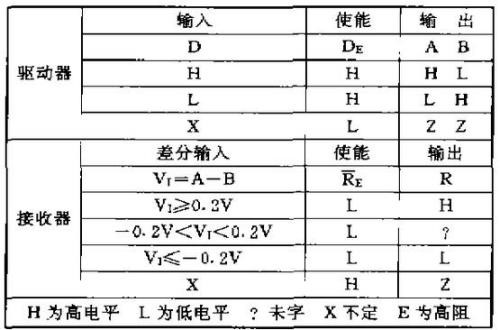

总线驱动器/接收器/收发器
引脚功能


1脚 R：接收器输入端       2脚 /RE：接收器使能端

3脚 DE：驱动器使能端      4脚 D：驱动器输出端
6、7脚 A、B：输入输出总线接口；A为非反相端、B为反相端
8脚 VCC：5V               5脚 GND：地
